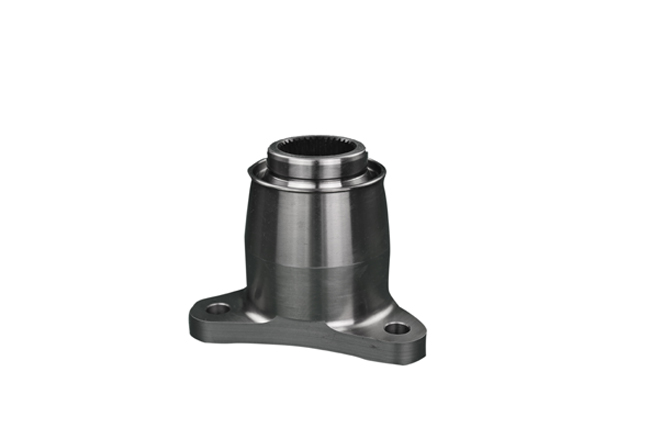

傳動法蘭焊接工藝
所需設備
手工電焊設備一套,手柄式角磨機一臺,電動氣錘一把,平面尺一把。
法蘭焊前準備
檢查調試設備,確保設備正常運轉;2.準備φ4.0J402焊條最好在300℃-350℃烘干一小時。
法蘭焊接過程
組裝把椎體和大法蘭按圖紙要求組裝在一起,再平均把大法蘭分成8等份。2、焊接由于法蘭較厚,坡口較大,因此采用分段對稱、多層焊接。
法蘭焊縫質量
要求焊縫強度至少達到母材強度。焊縫表面平整光滑,無燒穿、氣孔、焊漏、夾渣、咬邊、未焊滿等缺陷。余高小于2mm。
法蘭注意事項
打底時一定使用J506焊條手工堆焊,并采用小電流焊接。嚴格按照焊接工藝焊接。2、在每焊接完一個位置后,都要用水平尺卡一下法蘭平面的變形量。3、一邊焊接一邊用氣錘錘擊焊縫,以達到消除應力的作用。
墊片是一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的,或由專業工廠按規定尺寸制作,其材料為石棉橡膠板、石棉板、四氟板、聚乙烯板等;也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片;還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片,最常用的是不銹鋼帶和石墨纏繞而成的金屬纏繞墊片,根據使用環境不同,纏繞帶也可以用石棉。普通橡膠墊片適用于溫度低于120℃的場合;石棉橡膠墊片適用于對水蒸氣溫度低于450℃,對油類溫度低于350℃,壓力低于5MPa的場合,對于一般的腐蝕性介質,最常用的是耐酸石棉板。在高壓設備及管道中,采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸),密封面與墊片的加工光潔度較高。
低壓小直徑有絲接法蘭,高壓和低壓大直徑都是使用焊接法蘭,不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
